ALTA DS 2

无风扇超紧凑型双屏Android数字标牌系统

搭载高性能1.0GHz双核威盛Elite E1000 Cortex-A9系统芯片

播放内容支持双屏独立显示与扩展显示模式

Capital Networks™ Audience™ Android认证

标牌解决方案包提供内置威盛Smart ETK软件的客制化Android 4.4.2软件开发包

概要数据资料下载订购
威盛ALTA DS 2 Android标牌系统

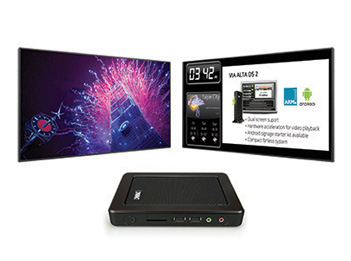

威盛ALTA DS 2系统是一款紧凑型无风扇Android系统媒体播放器,提供双屏全高清独立显示,可为零售、酒店、教育、企业及娱乐等环境的自助服务终端、POS机、菜单面板、TVOIP、云端流媒体及户外广告牌打造数字标牌应用。


硬 件

威盛ALTA DS 2系统基于威盛VAB-1000 Pico-ITX主板,搭载1.0GHz双核威盛Elite E1000 Cortex-A9系统芯片,采用高性能2D/3D显示核心和视频引擎,支持 Open GL ES 3.0硬件加速及多个全高清视频同步回放。

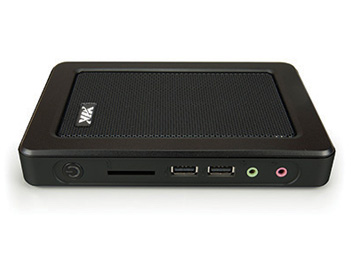

该系统采用超紧凑型无风扇机身,机身尺寸仅180mm x 120mm x 25mm (宽 x 高 x 厚)。前后面板集成多个I/O接口。其中包括2个USB 2.0接口、1个SD卡槽、1个音频输入/输出接口、2个HDMI输出接口、2个迷你USB 2.0接口及1个千兆以太网接口。板载性能包括2GB DDR3内存,最高可支持16GB eMMC 闪存,1个2.5英寸SATA硬盘/固态硬盘(视项目情况而定)。此外,通过可选的802.11b/g/n USB软件保护器支持高速无线网络性能。


h-software.png 软件

威盛ALTA DS 2系统可兼容最新的Android数字标牌内容管理应用,提供配备Android 4.4.2系统及威盛Smart ETK的数字标牌软件解决方案包,集成各种应用程序接口,包括防止系统崩溃的看门狗定时器(WDT)、局域网唤醒、RTC唤醒及1个例程应用。

该系统提供各种软件定制化服务,有助于加速产品上市,降低开发成本。为了帮助客户部署大型数字标牌及自助服务终端,威盛为客户提供云设备管理,支持远程监控、操控,操作系统及应用的低噪OTA软件升级。

欢迎有意与威盛嵌入式合作开发基于该系统解决方案的独立软件商和系统集成商联系我们,了解更多关于威盛嵌入式数字标牌ISV计划。


h-applications.png 应用

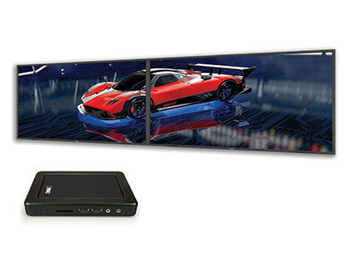

威盛ALTA DS 2系统支持全高清独立显示,拥有3D显示核心和高清视频性能,提供超强软件支持,是一款理想的准系统客户端解决方案,帮助客户打造Android系统数字标牌显示屏。其高性能视频和连接性能可满足增强客户参与度的需求。




点击此处下载ALTA DS 2数据资料PDF版,或浏览以下信息:


型号ALTA DS 2
处理器1.0GHz VIA Elite E1000 Cortex-A9 dual-core SoC
系统内存2GB DDR3 SDRAM onboard
板载存储

4GB eMMC Flash memory

Up to 16GB eMMC (optional)

Supports 1 2.5" SATA HDD/SSD (Project-based only)

Bootloader4MB SPI Flash ROM
显卡

3 integrated, independent 2D/3D and video processing units

Graphics engine supporting OpenGL® ES 3.0 hardware acceleration

Supports MPEG-2, VC-1 and H.264 video decoding up to 1080p

网卡Realtek RTL8111G-CG
音频Wolfson WM8960 Audio Codec
HDMI

Integrated HDMI 1.4 transmitter

2nd from ADV7511

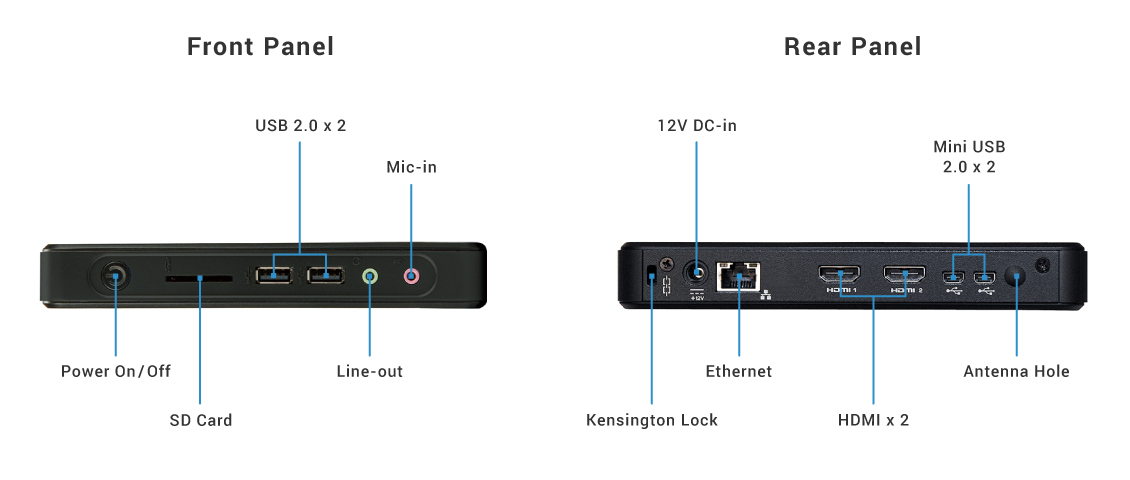

前面板I/O

2 USB 2.0 ports

1 SD card slot

2 Audio jacks: Line-out and Mic-in (shared with CIR, optional)

1 Power on/off button & power indicator LED

后面板I/O

2 USB 2.0 ports

1 SD card slot

2 Audio jacks: Line-out and Mic-in (shared with CIR, optional)

1 Power on/off button & power indicator LED

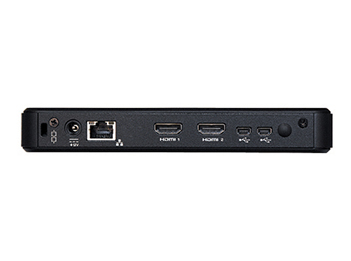

后面板I/O

2 Mini USB 2.0 ports (optional)

- 1 for Wi-Fi

- 1 for UART1 TX/RX

2 HDMI ports (1 optional)

1 Gigabit Ethernet port

1 DC-in jack

供电12V DC-in (typical: 5.12W)
操作系统Android 4.4.2, Kernel 3.10.0
工作温度0°C ~ 40°C
工作湿度0 ~ 90% @ 40°C (non-condensing)
存储温度-20°C ~ 70°C
产品尺寸175mm(W) x 25mm(H) x118(D) (6.88" x 0.98" x 4.64")
重量0.555kg (1.22lbs)
认证CE / FCC


ALTA DS 2 文件

文件版本日期
操作指引v1.062016-06-14
Android 4.4.2
Android 开发指南 v3.0.12v1.082015-10-22
Android 评测指南 v3.0.12v1.052015-10-22
Smart ETK 程序设计指南v1.002015-08-25
Android 4.3
Android 开发指南 BSP v2.2.2v1.002015-05-19
Android 评测指南 for EVK v2.2.2v1.002015-05-19
设备管理系统文件v1.12015-01-21
Smart ETK 程序设计指南v0.0.22014-08-29
自动更新工具用户指南v1.32014-08-29

ALTA DS 2 软件下载

文件版本日期
Android 4.4.2
Android 4.4.2 Board Support Package (BSP) (4.7GB)v3.0.122015-10-22
Android 4.4.2 Evaluation Kit (EVK) (628.4MB)v3.0.122015-10-22
Android 4.3 with DMS Support
Android 4.3 Board Support Package (BSP) (3.3GB)v2.2.22015-05-21
Android 4.3 Evaluation Kit (EVK) (155.5MB)v2.2.22015-05-21



重要: 一旦下载该系列软件包,表明您已同意软件许可协议。如您不同意软件协议的任何条款和条件,请不要继续下载该软件。


Android BSP & EVK v3.0.12 主要特点
  • U-Boot version: 2013.07

  • Kernel version: 3.10.0

  • Evaluation image: Android Kit Kat 4.4.2

  • Support eMMC boot

  • Support SD Card, SATA, eMMC storage

  • Support 2 HDMI (Max resolution 1920×1080): single, dual, and extended views

  • Support HDMI audio for HDMI1

  • Support CIR

  • Support Gigabit Ethernet

  • Support USB: keyboard, mouse, flash drive, UVC camera

  • Support VNT9271 USB Wi-Fi dongle

  • Support 1080p hardware video decoding for H.264, VC-1, MPEG-2, VP8

  • Support Smart ETK v0.0.19: Watchdog, Wake On LAN, RTC wake-up, suspend, restart

  • Bug Fix: MAC Address handling in installation script

Android BSP & EVK v2.2.2 主要特点
  • U-Boot version: 2013.07

  • Kernel version: 3.4.39

  • Evaluation image: Android Jelly Bean 4.3

  • Support eMMC boot

  • Support SD Card, SATA, eMMC storage

  • Support 2 HDMI (Max resolution 1920×1080): single, dual, and extended views

  • Support HDMI audio for HDMI1

  • Support CIR

  • Support Gigabit Ethernet

  • Support USB: keyboard, mouse, flash drive, UVC camera

  • Support VNT9271 USB Wi-Fi dongle

  • Support 1080p hardware video decoding for H.264, VC-1, MPEG-2, VP8

  • Support Smart ETK v0.0.17: Watchdog, Wake On LAN, RTC wake-up, suspend, restart

  • Support Device Management System (DMS) 1.1

  • Fixed video lagging issue on split mode

  • Fixed unexpected USB reset issue


ALTA DS 2 订购信息

型号SoC描述
VT60800014003-TVIA Elite E1000 @ 1.0GHz

1.0GHz VIA Elite E1000 Cortex-A9 Android signage system with 2GB DDR3 RAM, 4GB eMMC, 2 HDMI-out, 2 USB 2.0 ports, 2 Mini USB 2.0 ports, SD card slot, Gigabit Ethernet, Stand holder, US power cord, 12V DC-in


包装清单: ALTA DS 2 system, Stand holder, AC-to-DC adapter, Power cord (US type)



ALTA DS 2 配件

型号描述
无线模块
00GO27100BU2B0D0VNT9271 IEEE 802.11b/g/n USB Wi-Fi dongle
安装选项
VT6076-C0000A1VESA mount cradle
电缆附件
99G33-080297Debug cable (TX/RX)
