EPIA-M930

17cm x 17cm紧凑型Mini-ITX主板

1.8GHz Intel® Celeron® 四核处理器

支持 4G/5G SIM 卡和 Wi-Fi 选项

丰富的 I/O 功能集,包括 2 个千兆以太网、USB 3.0、RS-232/422/485 和 GPIO

1个HDMI和2个LVDS接口

概要数据资料下载订购

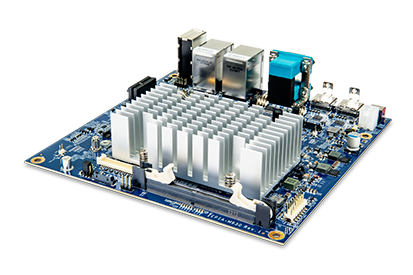

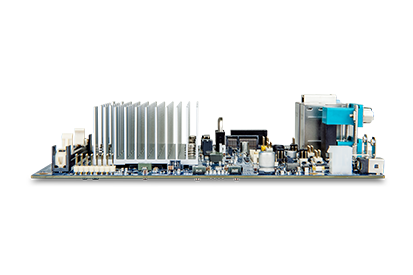

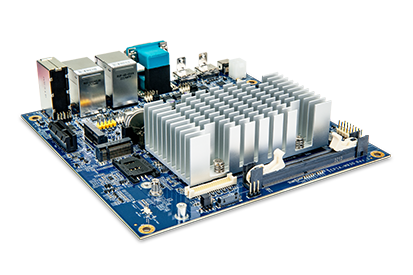

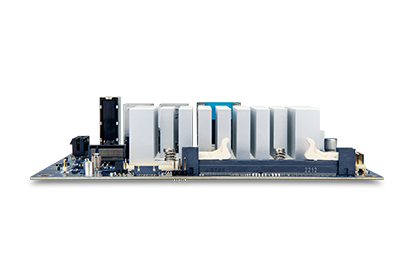

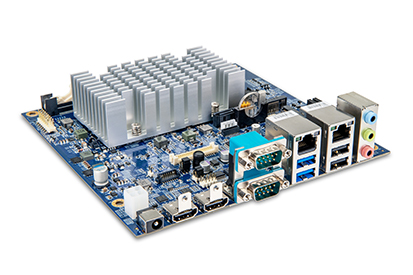

威盛 EPIA-M930 Mini-ITX 主板

使用威盛 EPIA-M930 板卡简化工业和商业系统的开发。威盛 EPIA-M930将1.8GHz Intel® Celeron® 四核处理器与丰富的 I/O 和连接功能相结合,包括支持多达三个显示器,为基于紧凑型Mini-ITX主板的各种应用提供了灵活可靠的平台。

硬 件

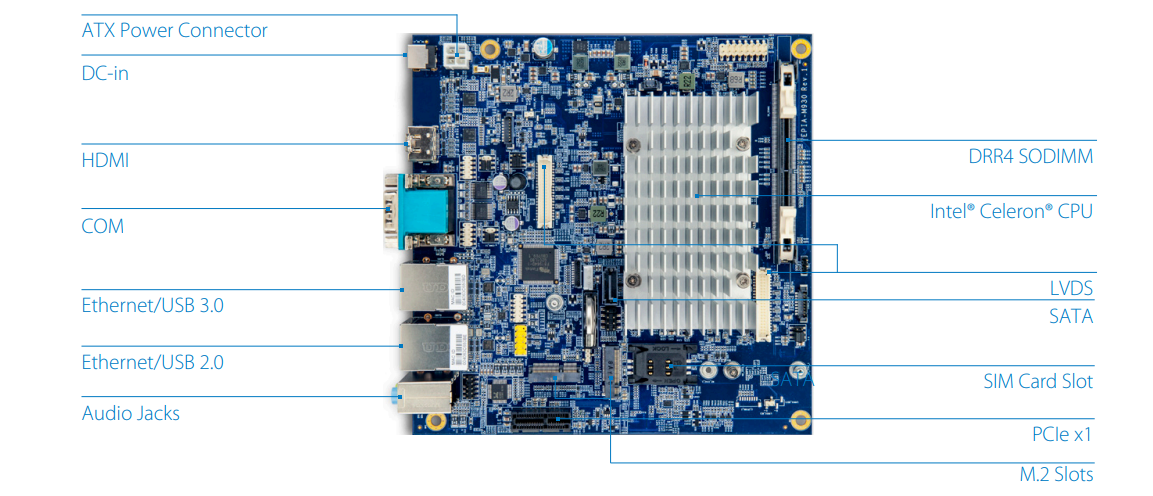

威盛 EPIA-M930 采用 1.8GHz Intel® Celeron® 四核处理器,使用其 DDR4 SODIMM 插槽可容纳高达 32GB 的系统内存。该主板使用一个 HDMI 和两个 LVDS 端口支持多达三个显示器,并通过其 SATA 3 和 M.2 连接器实现灵活的存储选项。 其他 I/O 和网络功能包括多达四个 USB 2.0 端口、两个 USB 3.1 端口、多达四个 COM 端口、一个用于 8 位 GPIO 的 DIO 和双千兆以太网连接器,以及一个 SIM 卡、一个 PCIe、 和两个 M.2 插槽。


软 件

威盛 EPIA-M930 兼容 Microsoft® Windows® 10、Microsoft Windows 11 和市场主流 Linux 发行版。

扩展性

威盛 EPIA-M930 的功能可以通过其板载排针和以下扩展模块来增强:

• EMIO-8530-00A0 Wi-Fi 和蓝牙 M.2 模块,带两根天线和组装套件

• EMIO-8570-00A0 4G LTE 移动宽带 M.2 模块,带天线和组装套件(全球)

• EMIO-8570-01A0 4G LTE 移动宽带和 GPS M.2 模块,带两根天线和组装套件(全球)


联系我们,了解更多关于威盛 EPIA-M930 主板的信息。




点击此处下载EPIA-M930数据资料PDF版,或浏览以下信息:


Model NameEPIA-M930
Processor1.8GHz Intel® Celeron® Quad Core processor
BIOSAMI UEFI BIOS, 256Mbit SPI Flash ROM
System Memory1 DDR4 SODIMM slot
Up to 32GB memory
Storage1 SATA connector
1 M.2 slot
Graphics

Integrated Intel Graphics Gen 11-Low Power (Gen 11-LP)
Supports OpenCL* 1.2, OpenGL 4.5, OpenGL-ES 3.2, Vulkan. v1.1, DirectX

LAN2 Realtek RTL8111H -CG 10/100/1000M Ethernet controllers
Audio

Realtek ALC888S-VD2-GR High Definition Audio Codec

Expansion I/O1 PCIe x1 slot
Onboard I/O1 SATA
1 USB 2.0 pin headers for 2 ports
2 Dual channel 18/24-bit LVDS panel connectors
2 COM port pin headers (powered with selectable 5V/12V)
1 I2C pin header
1 Digital I/O pin header (4 GPI + 4 GPO)
1 Front audio pin header for Line-out, Mic-in
1 Smart Fan pin headers for CPU and system
2 Backlight control connectors for inverter power and brightness control
1 RTC battery holder w/ battery
1 Clear CMOS jumper header
1 4-pin 12V DCIN power connector
1 PCIe x1 slot
1 M.2 slot for Wi-Fi
1 M.2 slot for storage/LTE
1 SIM card slot

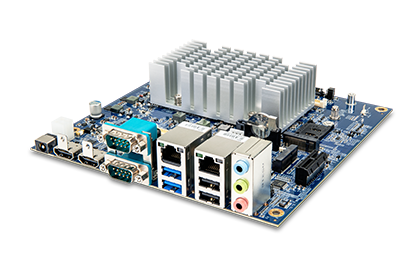

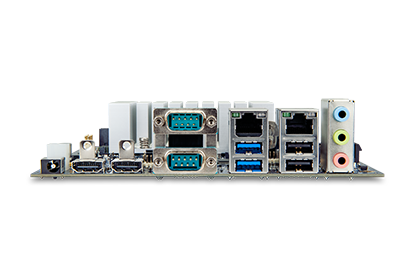

Back Panel I/O1 HDMI port
2 COM port (powered with selectable 5V/12V)
2 Gigabit Ethernet port
2 USB 3.0 ports
2 USB 2.0 ports
3 Audio jacks: Line-in, Line-out, and Mic-in
Power Supply12V DC-in
Operating System

Windows 10/11, Linux

System Monitoring and
Management

Wake-on-LAN, System power management, Power failure recovery, Watchdog Timer, internal TPM, secure boot.

Operating Temperature0°C ~ 60°C
Operating Humidity0% ~ 95% (non-condensing)
Form FactorMini-ITX (17cm x 17cm, 6.7" x 6.7")
ComplianceCE, FCC, UKCA




EPIA-M930 文


文件版本日期
用户手册v1.002022-09-06
