SOM-9X12

高性能八核联发科Genio 1200 SoC

集成AI处理器,适用于AIoT应用

带蓝牙5.2的双频Wi-Fi - 6

超高清硬件加速H.265/H.264视频解码

双MIPI DSI显示和双MIPI CSI-2摄像头支持

概要数据资料下载订购

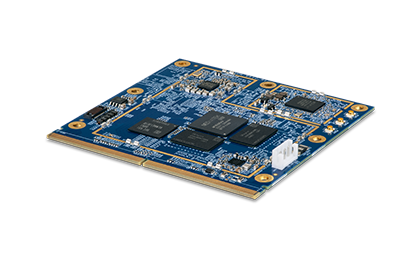

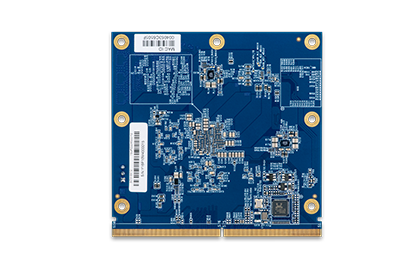

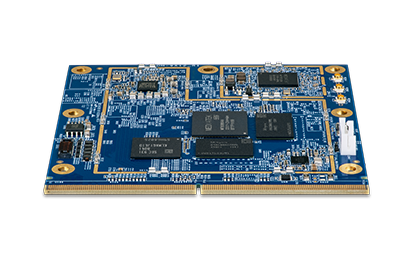

威盛 SOM-9X12模块

威盛 SOM-9X12加速开发突破性的人工智能系统和设备。这款高度集成的低功耗模块具有闪电般速度的八核联发科Genio 1200 SoC,为最严格的工业、商业和消费者AIoT用例提供了出色的AI、图形和计算性能。

结合双MIPI DSI显示器和双MIPI CSI-2摄像头支持Wi-Fi 6、BT 5.2、千兆以太网和可选的4G LTE, 威盛 SOM-9X12能够灵活扩展和连接选项,以满足不同的应用需求。


硬 件

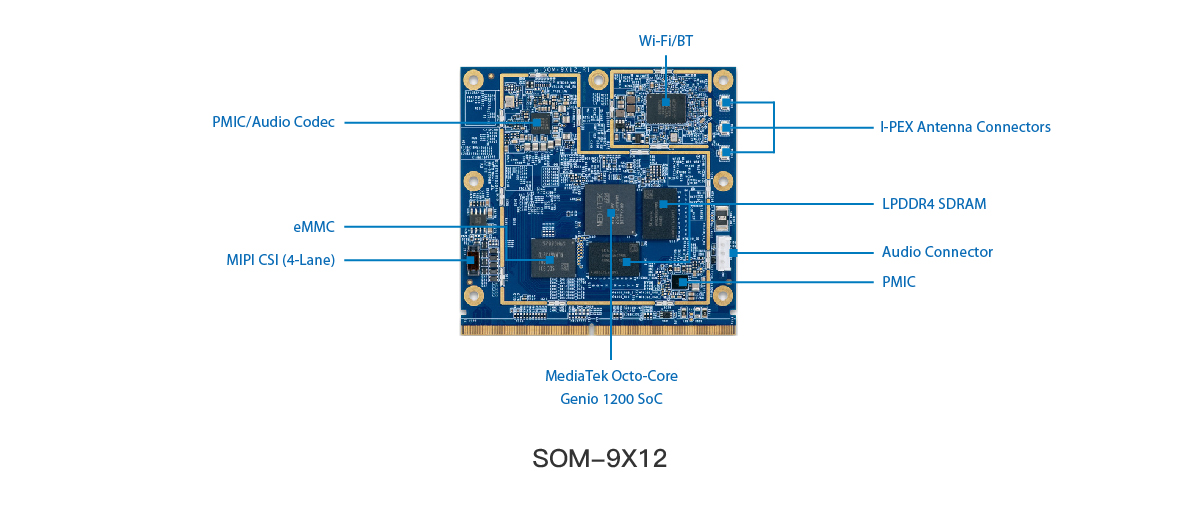

威盛 SOM-9X12模块采用2.0GHz联发科Genio 1200八核 SoC,具有4个Cortex A78 @ 2.2GHz和4个Cortex A55 @ 2.0GHz处理器,支持超高清硬件加速H.265/H.264视频解码。这款高性能SoC还具有5核图形引擎,支持高级3维图形, 以及用于计算机视觉、深度学习和神经网络加速应用的集成AI处理器。

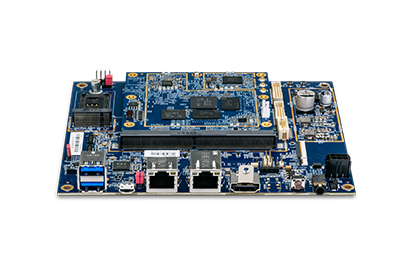

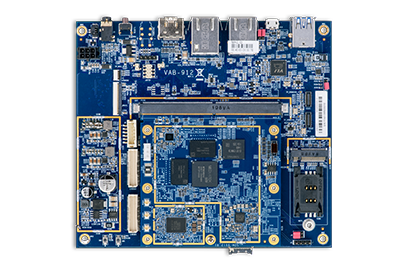

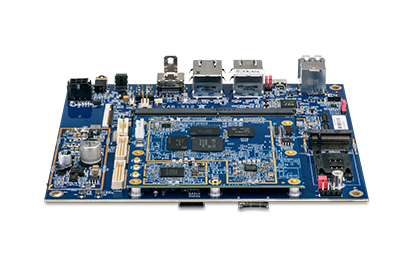

与威盛 VAB-912载板结合,威盛SOM-9X12可提供先进的摄像头和显示集成选项,包括支持双MIPI CSI相机和多达三个MIPI DSI, HDMI和LVDS显示器,高速网络连接由双频Wi-Fi 6与MU-MIMO,蓝牙5.2和多达3个千兆以太网端口,以及集成SIM卡插槽和可选的4G LTE适配器。3个USB 2.0接口、最多3个USB 3.1接口、1个M.2 B-key插槽和1个MicroSD卡插槽提供灵活的I/O配置选项。

威盛SOM-9X12尺寸为82毫米× 80毫米(3.22英寸× 3.15英寸),符合SMARC 2.11标准。

威盛VAB-912载板基于3.5“SBC形状因子测量146mm x 102mm(5.75“x 4.17”)。


软 件

威盛SOM-9X12 BSP支持Yocto 3.5和Android 11。全套软件定制服务可以加快上市时间,并将开发成本降至最低



扩展性

威盛SOM-9X12模块有多种配置,以满足不同的客户要求:

● 威盛SOM-9X12模块

● 威盛 SOM-9X12模块+ 威盛VAB-912载板


点击此处下载威盛SOM-9X12数据資料PDF版,或浏览以下信息:



Model NameSOM-9X12-V4
Processor

MediaTek Genio 1200 Octo-Core SoC

- Four Cortex A78 @ 2.2GHz
- Four Cortex A55 @ 2.0GHz

System Memory4GB LPDDR4 SDRAM
Storage16GB eMMC Flash Memory
GraphicsARM Mali-G57 MCS High Performance GPU
3D graphic accelerator capable of processing 17600M pixel/sec @ 880MHz
Graphics engine supporting OpenGL® ES 3.2, OpenCL ES 2.0, and Vulkan 1.1
hardware acceleration
Supports H.265 and H.264 video decoding up to 4K@90fps
Supports H.265 and H.264 video encoding up to 4K@60fps
Supports Cadence® Tensilica® Vision HiFi 4 DSP
Wireless ConnectivityMediaTek MT7921
Dual-band Wi-Fi 6 with MU-MIMO
Bluetooth 5.2
EhternetRealtek RTL8211E-VL-CG 10/100/1000M Ethernet Transceiver
PMIC/Audio CodecMediaTek MT6365
HDMIIntegrated HDMI 2.0 Transmitter
Supported I/O
through Golden Finger
2 4-Lane MIPI DSI
2 MIPI CSI-2 (1 x 4-Lane, 1 x 2-Lane)
1 HDMI
1 Display Port
1 USB 3.1
3 USB 2.0
1 GLAN
2 SPI
2 I2S
3 I2C
2 UART
1 PCIe x 2
1 SDIO
4.3V DC-in
Onboard I/O4-Lane MIPI CSI connector
3 I-PEX connectors for Wi-Fi and Bluetooth antennas
Audio connector for Earphone out and MIC-in
Operating SystemAndroid 11, Yocto 3.5
System Monitoring and ManagementWatchdog Timer, System Management, Boot Select
Operating Temperature0°C ~ 60°C
Operating Humidity0% ~ 95% (relative humidity ; non-condensing)
Form Factor82mm x 80mm (3.22" x 3.15")
ComplianceSMARC 2.11



MODEL NAMECPUDESCRIPTION
10GPZ22M00020MediaTek Genio 1200 Octo-Core SoC @ 2.2GHz/2.0GHzVIA SOM-9X12-V4 module with 2.2/2.0GHz GHz MediaTek Genio 1200 Octo-Core SoC,16GB eMMC, 4GB LPDDR4 SDRAM, Wi-Fi 6 + Bluetooth 5.2, MIPI CSI
10GQD00000020VIA SOM-9X12 Carrier Board


PART NUMBERDESCRIPTION
Wireless Modules
99G40-07325K2Thales MV31-W M.2 Ultra high-speed 5G module
