搭载1.2GHz威盛Nano® X2 E系列双核处理器
支持4GB 1066 DDR3 SDRAM内存
DX9显示核心，支持MPEG-2/WMV9/VC1/H.264解码加速
支持VGA显示接口，分辨率达2048 x 1536，1个18/24位双通道LVDS面板
支持4个USB 2.0接口及2个mini USB接口

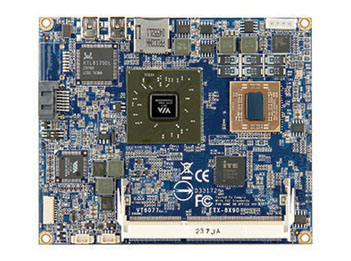

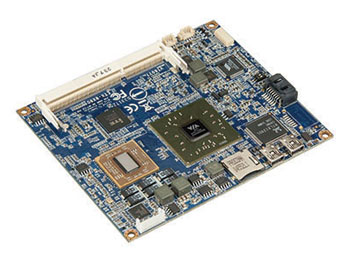

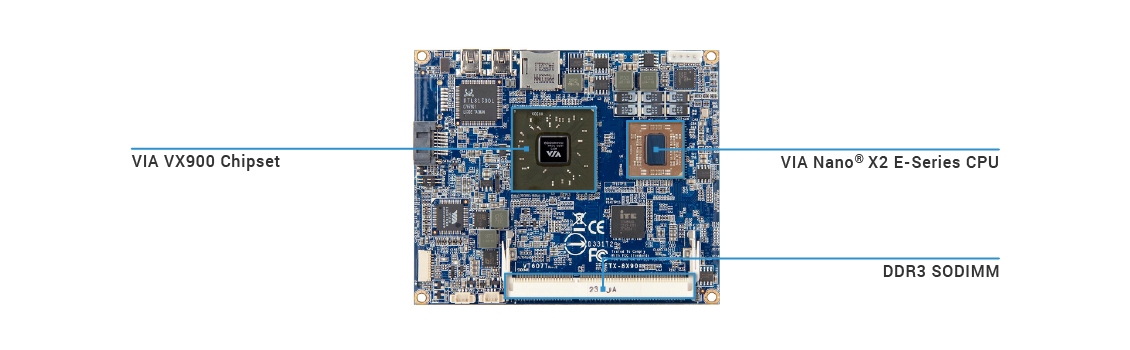

威盛ETX-8X90是一款高度集成的嵌入式多媒体模块，提供原生ISA/PCI接口，支持传统的扩展卡和应用。搭载1.2GHz 威盛Nano® X2 E系列双核处理器及威盛VX900媒体系统芯片组，可提供行业领先的运算及多媒体性能，并为现有的ETX设备提供便捷的升级通道，是医疗、测试与测量、工业自动化及运输等各种嵌入式应用的理想平台。
硬 件威盛ETX-8X90尺寸为114mm x 95mm，符合ETX（Embedded Technology eXtended）嵌入式模块板型行业标准，可提供多种连接及扩展选择。
软 件威盛ETX-8X90可与Microsoft® Windows® 7、WES 7及流行的Linux操作系统兼容。并提供各种软件开发工具，包括威盛Smart ETK软件工具包。
点击此处下载ETX-8X90数据资料PDF版，或浏览以下信息：
| 产品型号 | ETX-8X90 |
|---|---|
| 处理器 | 1.2GHz VIA Nano® X2 E-Series |
| 芯片 | VIA VX900 Media System Processor |
| BIOS | AMI BIOS, 8Mbit Flash memory |
| 系统内存 | 1 DDR3 1066 SODIMM slot Up to 4GB memory size |
| 板载存储 | Up to 2 SATA or 2 EIDE (master mode only) |
| 显卡 | Integrated VIA C-9 HD DX9 3D/2D graphics with MPEG-2, WMV9, VC1 and H.264 video decoding acceleration |
| LAN | Realtek RTL8139DL 10/100M Ethernet controller |
| 音频 | 1 HD audio digital interface |
| 超级 I/O | Fintek F71869ED |
| 可支持扩展 I/O | 2 PCI |
| 左面板 I/O | 2 SATA connectors (1 optional) 2 Mini USB 2.0 ports 1 Micro SD card slot |
| 可支持 I/O | 1 ISA (not support DMA transfer) 2 IDE (master mode only) (1 optional) 4 USB 2.0 ports 1 VGA 1 Dual-channel 18-bit/24-bit LVDS panel 2 UART 1 10/100Mbps Ethernet 1 SMBus 1 I2C |
| 操作系统 | Windows® 7, WES 7, Windows® CE, Linux |
| 系统监控与管理 | AC power failure recovery, CPU temperature reading, CPU fan speed reading, System power management, System voltage monitoring, Wake-on-LAN, Watchdog Time |
| 工作温度 | 0°C ~ 60°C |
| 工作湿度 | 0% ~ 95% (non-condensing) |
| 产品尺寸 | 114 mm x 95 mm (4.45" x 3.7") |
| 认证 | ETX 3.02, compact module |
| 型号 | CPU | 描述 |
|---|---|---|
| ETX-8X90 | 1.2GHz VIA Nano® X2 E-Series | ETX Board with 1.2GHz VIA Nano® X2 E-Series CPU with VGA, LVDS, 4 USB 2.0, 2 Mini USB 2.0, COM, 10/100Mbps Ethernet, SATA, 2 IDE, 2 PCI, Micro SD card slot, ATX power connector |
| STK-E8X90-00A0 | 1.2GHz VIA Nano® X2 E-Series | ETX-8X90 Starter Kit |
| STK-E8X90-01A0 | 1.2GHz VIA Nano® X2 E-Series | ETX-8X90 Starter Kit with Panel |
| 型号 | 描述 |
|---|---|

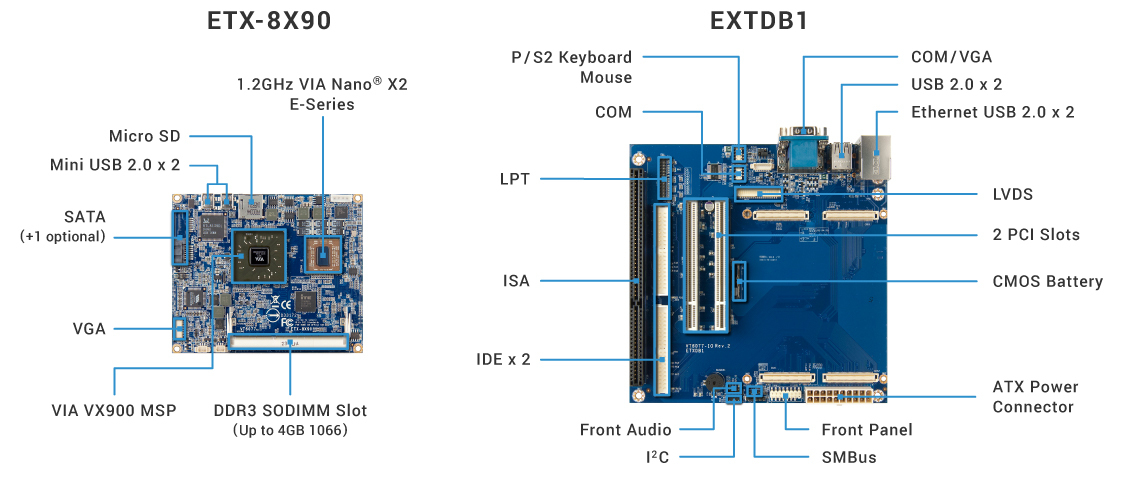

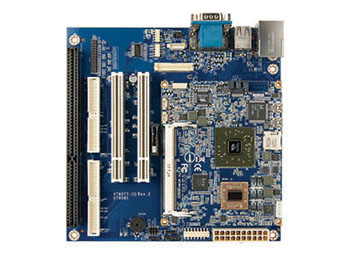

| ETXDB1 | ETX-8X90 evaluation carrier board |
| 99G42-01381Q | Heatsink with fan for ETX-8X90 (with ETXDB1) |
| 99G42-01390Q | Heat spreader for ETX-8X90 (with ETXDB1) |
| 99G42-01469Q | Heat Spreader for ETX-8X90 |
