EPIA-M910

17cm x 17cm紧凑型Mini-ITX板型

1.2GHz威盛QuadCore E系列处理器或1.6GHz威盛Nano® X2 E系列处理器

可选无风扇1.0GHz威盛Eden® X2处理器

DX9显示核心,支持MPEG-2/WMV9/VC1/H.264解码加速

先进的I/O及连接性能

概要数据资料下载订购

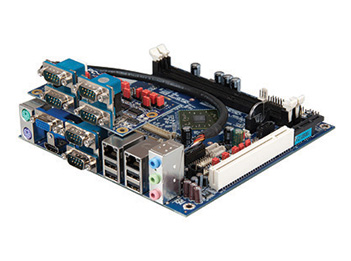

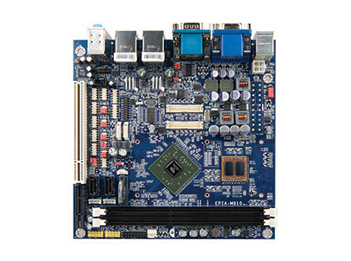

威盛EPIA-M910 Mini-ITX主板

威盛EPIA-M910主板是一款高度集成的Mini-ITX主板,可选择高性能、低功耗的威盛QuadCore E系列处理器、威盛Nano® X2 E系列处理器及威盛Eden® X2多核处理器。拥有丰富的I/O接口及扩展选择,可为各种POS机、自助查询终端、ATM机、游戏设备、数字标牌、医疗设备及数字媒体系统应用提供多功能平台。

硬 件

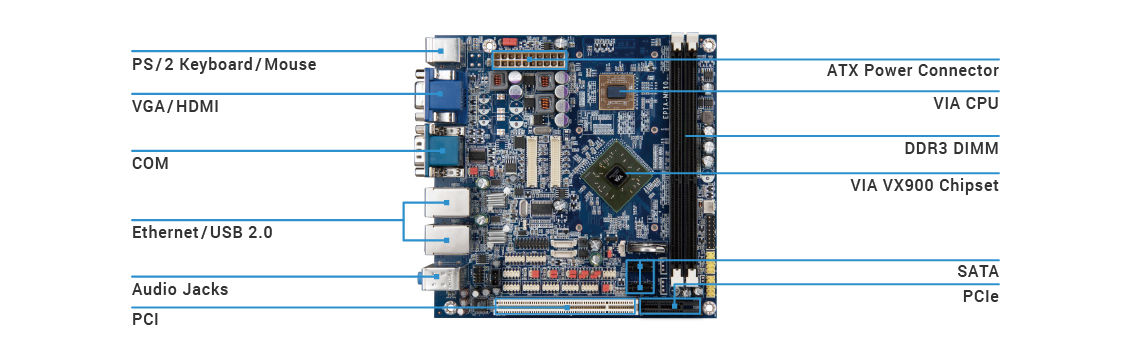

威盛EPIA-M910基于17cm x 17cm的Mini-ITX板型,集成威盛VX900 MSP媒体系统芯片组,拥有丰富的I/O接口及连接性能,包括板载HDMI及VGA接口、2个18/24位LVDS连接器、2个以太网接口,最多支持8个USB 2.0接口和8个COM接口。



软 件

威盛EPIA-M910可与Windows® 7、Windows® CE 7.0、Windows® CE 6.0、Windows® CE 5.0、Windows® XP及流行的Linux操作系统兼容。并提供各种软件开发工具,包括威盛Smart ETK软件工具包。


扩展性

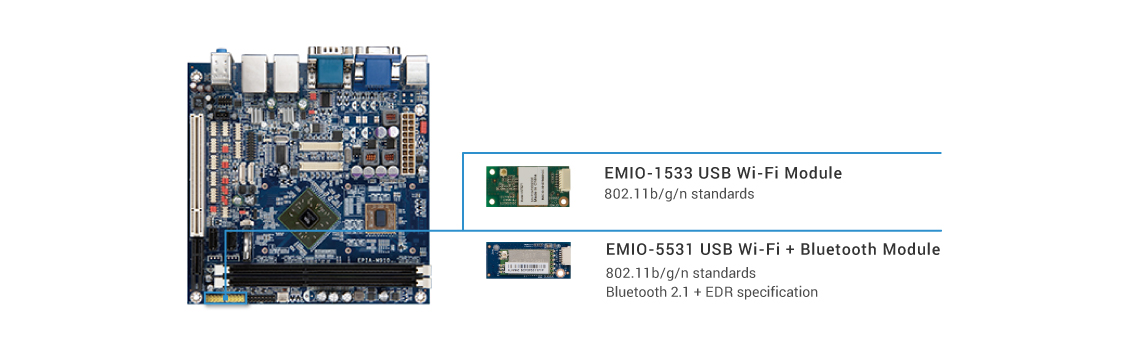

威盛EPIA-M910可通过集成可选的高速Wi-Fi模块及I/O扩展卡进一步增强功能。I/O扩展卡对多可以支持4个COM接口。



点击此处下载EPIA-M910数据资料PDF版,或浏览以下信息:

型号EPIA-M910
处理器-12Q: 1.2GHz VIA QuadCore E-Series (with fan)
-16/P: 1.6GHz VIA Nano X2 E-Series (with fan)
-10E/PE: 1.0GHz VIA Eden X2 (fanless)
芯片VIA VX900 Media System Processor
BIOSAMI BIOS, 8Mbit Flash memory
系统内存2 DDR3 1066 DIMM slots
Up to 4GB memory size per slot
板载存储2 SATA connectors
显卡Integrated VIA C-9 HD DX9 3D/2D graphics with MPEG-2, WMV9, VC1 and H.264 video decoding acceleration
LAN2 VIA VT6130 PCIe Gigabit Ethernet controllers
音频VIA VT2021 High Definition Audio Codec
超级 I/OFintek 81865F-I + F81801
扩展 I/O1 PCI slot
1 PCIe x1 slot

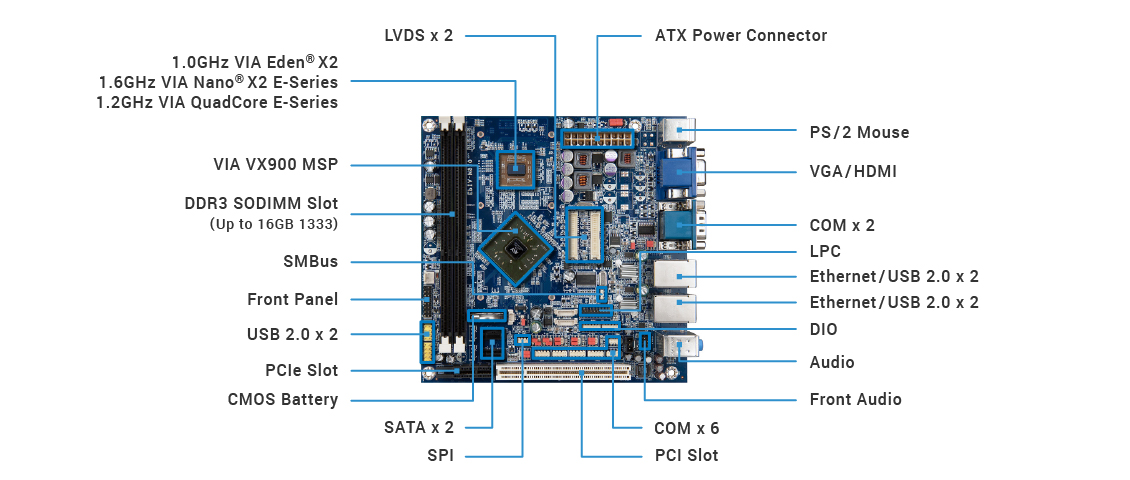

板载 I/O2 SATA connectors
2 SATA power connectors (DC-in SKU), 2 SATA DOM power selectors
2 USB 2.0 pin headers for 4 ports
1 Dual-channel 18/24-bit LVDS panel connector
1 Single-channel 18/24-bit LVDS panel connector
6 COM port pin headers (powered with selectable 5V/12V)
1 LPC pin header
1 SMBus pin header
1 S/PDIF-out connector
2 Digital I/O pin headers (8 GPI + 8 GPO)
1 Front audio pin header for Line-out, Mic-in
2 Smart Fan pin headers for CPU and system
1 ATX or DC-in pwoerconnector
1 PCI slot
1 PCIe x1 slot

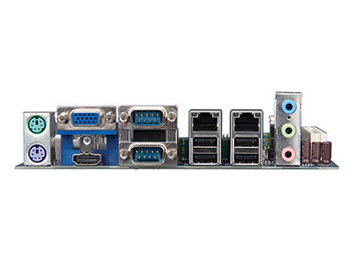

后面板 I/O4 USB ports
1 HDMI port
1 VGA port
2 COM ports (powered with selectable 5V/12V)
2 Gigabit Ethernet ports
3 Audio jacks: Line-in, Line-out and Mic-in
2 PS/2 keyboard/mouse ports
供电ATX power connector or 12V DC-in
操作系统Windows 7, WES 7, Windows CE, Linux, POSReady 7
系统监控与管理

AC power failure recovery, Keyboard power-on, System power management, Timer Power-on, Wake-on-LAN, Watchdog Timer

工作温度0°C ~ 60°C
工作湿度0% ~ 95% (non-condensing)
产品尺寸Mini-ITX (17cm x 17cm, 6.7" x 6.7")
认证CE/FCC


EPIA-M910 文件

文件版本日期
用户手册v1.082020-03-05

EPIA-M910 BIOS / BIOS Flash Utility

软件版本日期
BIOSv1.012012-02-17
BIOS Flash Utility for DOSv1.054a2013-05-22

EPIA-M910 驱动程式下载

驱动程式版本日期
Windows® 7 64bit
请于安装驱动程式之前先行安装Win7 Hofixv1.002018-01-10
Audiov8.700e2010-08-04
EMIO-5531 USB Wi-Fi + Bluetoothv1.002016-11-01
Ethernetv1.422015-02-10
Hyperion Pro 4 in 1v3.20a2009-11-26
VGAv24.16.01n2018-01-12
Windows® 7 32bit
请于安装驱动程式之前先行安装Win7 Hofixv1.002018-01-10
Audiov8.700e2010-08-04
EMIO-5531 USB Wi-Fi + Bluetoothv1.002016-11-01
Ethernetv1.422015-02-10
Hyperion Pro 4 in 1v3.20a2009-11-26
VGAv24.16.01n2018-01-12
Windows® XP 32bit
请于安装驱动程式之前先行安装Win7 Hofixv1.002016-08-22
Audiov8.700e2010-08-04
Ethernetv1.79a2016-12-01
Hyperion Pro 4 in 1v3.20a2009-11-26
USB 2.0v2.702005-09-27
VGAv20.16.01h2018-01-12
Windows® CE8
Windows® CE8 BSPv8.0.02015-08-14
Windows® CE7
Windows® CE7 BSPv7.0.32015-08-14
Windows® CE6
Windows® CE6 BSPv6.01.482010-09-02
Windows® CE5
Windows® CE5 BSPv5.01.482010-11-29



EPIA-M910 订购信息

型号CPU描述
EPIA-M910-12QVIA QuadCore E-Series @ 1.2GHz

Mini-ITX Board with 1.2GHz VIA QuadCore E-Series CPU with HDMI, VGA, 2 LVDS, 8 USB 2.0, 8 COM, 2 Gigabit Ethernet, 2 SATA, PCI slot, PCIe x1 slot, ATX power connector

EPIA-M910-16VIA Nano® X2 E-Series @ 1.6GHzMini-ITX Board with 1.6GHz VIA Nano X2 E-Series CPU with HDMI, VGA, 2 LVDS, 8 USB 2.0,8 COM, 2 Gigabit Ethernet, 2 SATA, PCI slot, PCIe x1 slot, ATX power connector
EPIA-M910-16PVIA Nano® X2 E-Series @ 1.6GHzMini-ITX Board with 1.6GHz VIA Nano X2 E-Series CPU with HDMI, VGA, 2 LVDS, 8 USB 2.0,8 COM, 2 Gigabit Ethernet, 2 SATA, PCI slot, PCIe x1 slot, 12V DC-in
EPIA-M910-10EVIA Eden® X2 @ 1.0GHzMini-ITX Board with 1.0GHz VIA EdenX2 CPU with HDMI, VGA, 2 LVDS, 8 USB 2.0, 8 COM, 2 Gigabit Ethernet, 2 SATA, PCI slot, PCIe x1 slot ATX power connector
EPIA-M910-10PEVIA Eden® X2 @ 1.0GHzMini-ITX Board with 1.0GHz VIA EdenX2 CPU, with HDMI, VGA, 2 LVDS, 8 COM, 8 USB 2.0,2 Gigabit Ethernet, 2 SATA, PCI slot, PCIe x1 slot, 12V DC-in


EPIA-M910 配件

型号描述
电源板
PWB-M120120W DC-DC power board, voltage range from 12V – 24V
无线模块
EMIO-1533-00A2VNT9271 IEEE 802.11 b/g/n USB Wi-Fi module with assembly kit and antenna
EMIO-5531-00A1VAB-820-W IEEE 802.11b/g/n USB Wi-Fi & Bluetooth module with assembly kit and antenna
