AMOS-3005

高性能无风扇坚固型系统

9V~36V直流电压输入

支持-20°C~60 °C宽温工作

双千兆以太网接口,可选Wi-Fi 及2个3G SIM卡

丰富的I/O接口配置,提供可锁USB接口、COM接口及GPIO接口

概要数据资料下载订购

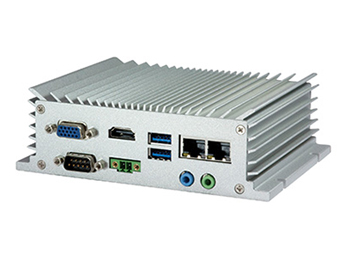

威盛AMOS-3005边缘计算系统

借助威盛AMOS-3005系统加速商用、工业物联网及边缘智能安装。这款紧凑、坚固的无风扇系统可满足室内外严苛的操作要求,并为智能建筑管理监控、远程能源管理及智能自助服务终端进行客制化。

威盛AMOS-3005系统支持-20°C ~60°C宽温工作及9-36V电压输入,提供丰富的网络连接、I/O接口:包括支持双千兆以太网接口、2个COM接口、Wi-Fi接口及双3G SIM卡。

该系统与 Microsoft® Windows®操作系统兼容,包括Windows 10物联网以及Linux系统,获得Microsoft Azure物联网认证,是企业边缘智能的理想解决方案。

 硬 件

威盛AMOS-3005系统搭载高性能、低功耗1.2GHz威盛Eden® 四核处理器及采用威盛C-640图形处理器及Microsoft DirectX11的威盛VX11H媒体系统芯片组,提供色彩更加丰富的图像及2D/3D显示。该系统结合坚固的设计与丰富的网络连接性能,提供双千兆以太网(GLAN)接口、可选Wi-Fi、GPS及3G网络。


该系统整合了丰富的I/O连接性能,包括1个HDMI接口、1个VGA接口、2个COM接口、1个9针脚D-Sub连接器,支持8位GPIO。内部扩展选择包括1个mSATA连接器、1个SIM卡和1个迷你PCIe卡槽。该系统还支持8GB 1333MHz DDR3内存。

软 件

威盛AMOS-3005系统可与Microsoft® Windows® 10 IoT、Windows® 10、Windows® 8.1、Windows® 8、Windows® 7、Windows® Embedded Standard 7及Linux操作系统兼容。针对混合云应用,威盛AMOS-3005还通过了Microsoft Azure物联网认证。

客户可利用威盛行的软硬件支持,包括含有1个应用程序接口的 威盛智能ETK, 帮助系统开发商便捷地控制和监控GPIO、看门狗、硬件管理、闪存和其他功能。

h-applications.png 客制化

通过集成各种连接选择,能够增强威盛AMOS-3005系统的连接性能,包括EMIO-1533 USB Wi-F模块、EMIO-5531 USB Wi-Fi及蓝牙模块、EMIO-2531 miniPCIe Wi-Fi及蓝牙模块、EMIO-2550 3.75G HSPA/UMTS全尺寸miniPCIe移动宽带模块。

我们还为客户提供一整套硬件、软件客制化服务,帮助客户加速产品上市时间,降低开发成本。

1542183849487042.png 解决方案

威盛AMOS-3005系统拥有高性能、低功耗特性,采用坚固的超紧凑板型设计,能够集成各种物联网、边缘计算和嵌入式应用,提供可扩展的系统平台,可在严苛的环境中的商用、工业物联网和边缘计算中安装。

联系我们,了解我们加速高性能边缘计算系统的设计、开发、生产和部署的更多服务,满足您的具体需求。

下载威盛AMOS-3005系统 规格书 及 使用手册


点击此处下载AMOS-3005数据资料PDF版,或浏览以下信息:

型号AMOS-3005
处理器1.2GHz VIA Eden® X4
芯片VIA VX11 Media System Processor
BIOSAMI BIOS, 32Mbit Flash memory
系统电源管理Wake-on LAN, keyboard power-on, timer power-on, system power management, AC power failure recovery, Watchdog timer control
系统内存

1 DDR3 1333 SDRAM SODIMM socket

Up to 8GB memory size

板载存储Supports 1 mSATA slot
显卡Integrated C-640 DX11 3D/2D graphics with MPEG-2, WMV9, VC1 and H.264 video decoding accelerator
音频VIA VT2021 High Definition Audio Codec
显示 I/O

1 HDMI port

1 VGA port supporting VGA resolutions up to 2048 x 1536 pixels

Dual independent VGA + HDMI display at different resolutions, pixel depths, and refresh rates

USB

2 USB 3.0 ports,

2 USB 2.0 ports (lockable USB ports for secure connections)

LAN2 Realtek RTL8111G PCIe Gigabit Ethernet controllers
COMFintek F71869ED
扩展 I/O1 miniPCIe slot

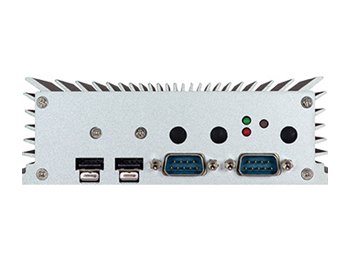

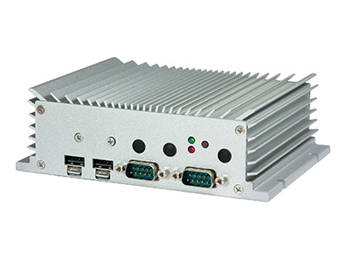

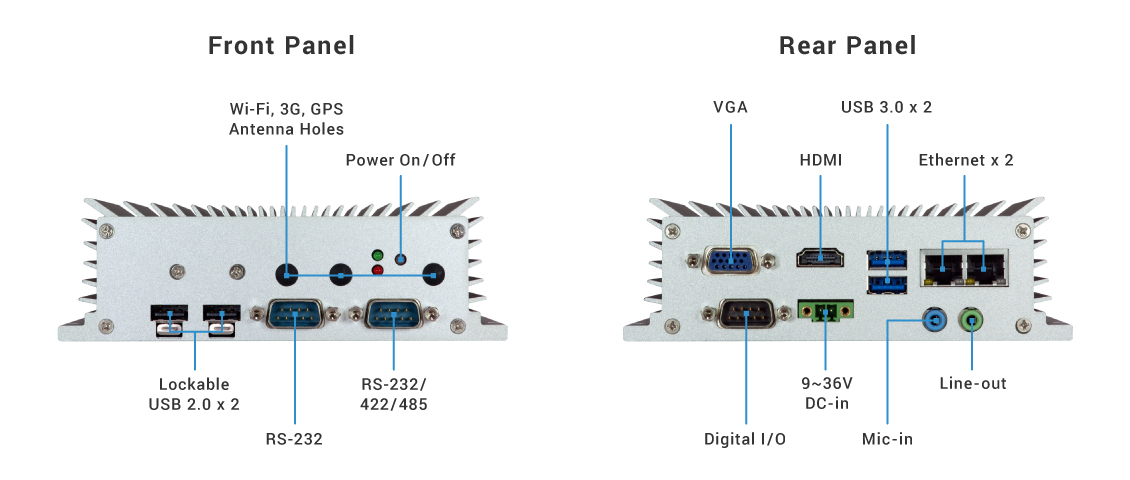

前面板 I/O

2 Lockable USB 2.0 ports

2 COM ports for RS-232/422/485

1 Power on/off button

1 Red LED for HDD activity

1 Green LED for power status

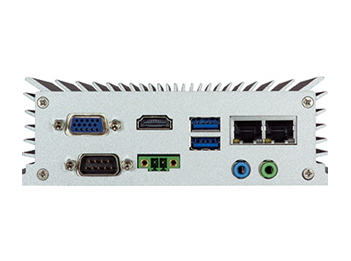

后面板 I/O

2 USB 3.0 ports

1 HDMI port

1 VGA port

2 Gigabit Ethernet ports

1 DIO port for 8-bit GPIO

2 Audio jacks: Line-out and Mic-in

1 2-pole Phoenix DC jack

供电9 ~ 36V DC-in (typical: 19W)
操作系统Windows® 10/8.1/8/7, Win 10 IoT, WES 7, Linux
电子看门狗
System reset; programmable 1-255 sec
机箱结构

Aluminum top chassis housing

Metal chassis housing

Dual removable front & rear metal face plate

支架Wall/DIN Rail/VESA mountable
产品尺寸150.5mm(W) x 48.1mm(H) x 109.8mm(D) (5.93" x 1.89" x 4.32")
重量1.4kg (3.08lbs)
工作温度-20°C ~ 60°C with qualified industrial grade mSATA
存储温度-20°C ~ 70°C
工作湿度0% ~ 95% (relative humidity; non-condensing)
抗震性能With mSATA Flash Drive: 5Grms, IEC 60068-2-64, random, 5 ~ 500Hz, 1hr/axis
抗冲击性能With mSATA Flash Drive: 50G, IEC 60068-2-27, half sine, 11ms duration
认证CCC/CE/FCC


AMOS-3005 文

文件版本日期
用户手册v1.092018-05-18
UEFI Flash Tool 操作指引v2.2.82014-10-20

AMOS-3005 BIOS / BIOS Flash Utility

文件版本日期
BIOSv1.012015-08-06
UEFI Flash Utility for DOSv2.2.102015-08-12
Azure IoT PnP Software (0.2MB)v0.12019-11-08


AMOS-3005 驱动程式下载

驱动程序版本日期
Smart ETK
Smart ETK for Win7 64bit

v1.0.0.32

2015-04-24
Smart ETK for Win7 32bitv1.0.0.322015-10-02
Windows® 10 - 32/64bit
EMIO-2531 miniPCIe Wi-Fi + Bluetoothv1.002016-11-01
EMIO-5531 USB Wi-Fi + Bluetoothv1.002016-11-01
Ethernetv10.0282018-07-25
Hyperion Pro 4 in 1v3.40b2016-01-22
VGA 32bitv32.00.00s2018-03-13
VGA 64bitv32.00.00s2018-03-13
Windows® 8/8.1 - 32/64bit
Audiov07002015-07-30
EMIO-2531 miniPCIe Wi-Fi + Bluetoothv1.002016-11-01
EMIO-5531 USB Wi-Fi + Bluetoothv1.002016-11-01
Ethernetv8.0652018-07-25
Hyperion Pro 4 in 1v3.40b2015-07-30
USB 3.0v4.90a2015-08-21
VGA 32bitv32.00.00s2018-01-10
VGA 64bitv32.00.00s2018-01-10
Windows® 7 - 32/64bit
请于安装驱动程式之前先行安装Win7 Hofixv1.002018-01-22
Audiov07002015-07-30
EMIO-2531 miniPCIe Wi-Fi + Bluetoothv1.002016-11-01
EMIO-5531 USB Wi-Fi + Bluetoothv1.002016-11-01
Ethernetv7.1192018-07-25
Hyperion Pro 4 in 1v3.40b2015-07-30
USB 3.0v3.202015-07-30
VGA 32bitv32.00.00.s2018-01-10
VGA 32bitv32.00.00s2018-01-10


Azure IoT PnP Software v0.1主要特点:

  • Supports Microsoft IoT Plug and Play for AMOS-3005 platform

  • Supports Ubuntu 16.04 LTS 64bit

  • Supports Modbus gateway

  • Includes CA certification and library

For more detailed information, please refer to the webpage: Azure IoT Solutions

AMOS-3005 订购信息


型号CPU描述
AMOS-3005-1Q12A2VIA Eden® X4 @ 1.2GHz

1.2GHz VIA Eden® X4 CPU based fanless embedded system with HDMI, VGA, 2 USB 3.0, 2 Lockable USB 2.0 , 2 COM, DIO, 2 Gigabit Ethernet, 9 ~ 36V DC-in power


包装清单: AMOS-3005 system, power cable, 2-pole phoenix plug to DC jack, screw pack for mounting, screw pack for miniPCI-e card, washer rubbers pack, thermal pad for mSATA module, thermal grease (0.5cc syringe)





AMOS-3005 配件

型号描述
电力配件
99G63-020316AC-to-DC adapter, 2-pole Phoenix connector, DC 12V/5A, 60W
99G33-02032CPower cord, 180cm, USA type
99G33-02033CPower cord, 180cm, Europe type
99G33-02034CPower cord with PSE mark, 180cm for Japan market
无线模块
EMIO-1533-00A2VNT9271 IEEE 802.11 b/g/n USB Wi-Fi module with assembly kit and antenna
EMIO-5531-00A1VAB-820-W IEEE 802.11b/g/n USB Wi-Fi & Bluetooth module with assembly kit and antenna
EMIO-2531-00A1VAB-820-W-M IEEE 802.11b/g/n miniPCIe Wi-Fi & Bluetooth module with assembly kit and antenna
